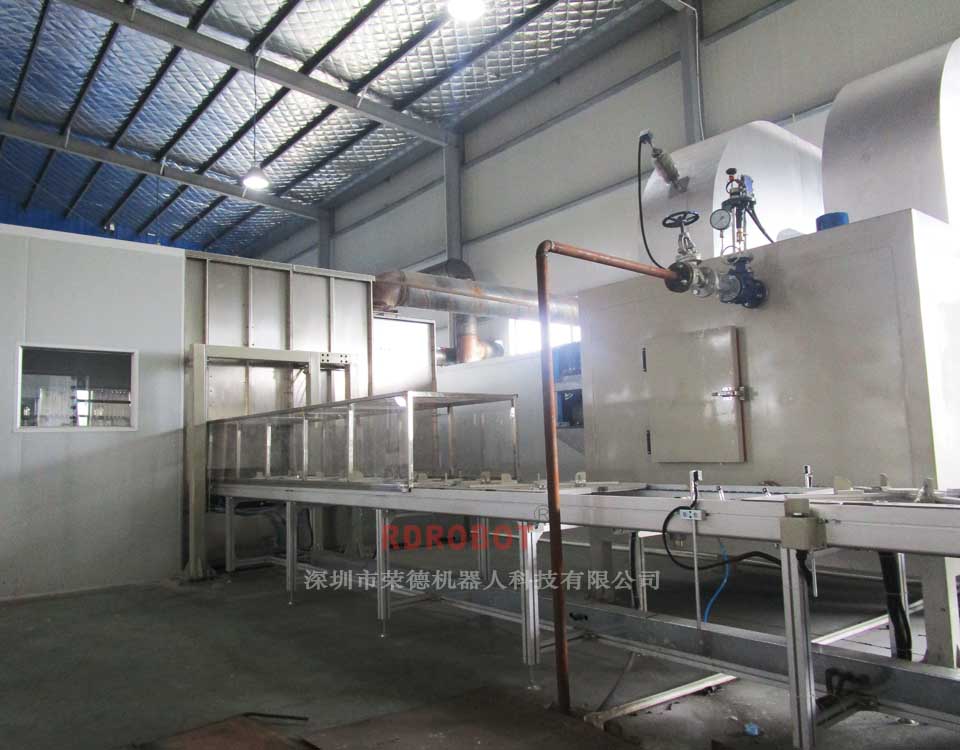

噴涂自動化生產線的電氣控制系統

噴涂自動化生產線采用PLC作為整個控制系統的主要部分，主要用于接收工件旋轉裝置和往復運行機構的實時狀況；在觸摸屏上可設噴涂參數、噴涂距離、進槍、退槍、開槍、關槍、暫停、噴槍延時等功能，并根據接收的實時信息情況，經過控制程序的運算和處理后，發出相應的輸出信號對現場噴涂生產線設備進行控制，以實現對機械設備按照工藝要求的動作時序完成整個工作過程。

電氣控制程序中設有相關設備的互鎖及連動邏輯時序，以實現整體系統的安全可靠運行。PLC的輸入采用光電隔離，輸出采用繼電器隔離，可以保證信號輸入、輸出的可靠性與穩定性。系統采用人性化的圖形顯示界面，進一步提供人機友好操作功能。

噴涂線的電氣系統具有一定的數據存儲功能，每一種工件的噴涂程序編制一次進行編號存儲，以后可直接調出即可，系統可存儲百余種工件的噴涂程序。觸摸屏、PLC、變頻器等選用進口品牌，其它主要電氣元件選用西門子、施耐德等品牌，確保質量及自動噴涂設備運行可靠。

故障報警系統具備緊急停車位置記憶功能，恢復時可自動識別停止位置并自動噴涂，還要具備空氣壓力不足、機械與電氣故障、噴涂旋轉車防打滑檢測等故障聲光報警功能。斷電記憶控制是通過PLC掉電保持地址對當前脈沖記憶,恢復時能夠準確同步脈沖繼續正常運行，需要人工干預時，可由人工手動操作噴槍完成后續噴涂工作。
系統聯鎖的零件輸送旋轉車在接通控制電纜并發送信號后整個系統才可啟動，自動噴涂裝置與零件旋轉車也需聯動。
